キュービクルとは？高圧受電設備の役割や更新工事のポイントを解説

工場やビル、商業施設など、多くの電力を使用する建物では、キュービクルと呼ばれる高圧受電設備が設置されていることがあります。

キュービクルは、電力会社から供給される高圧の電気を受け入れ、施設内で使用できる電圧に変換するための重要な設備です。施設の安定した運営を支える設備だからこそ、適切な維持管理が欠かせません。

今回は、キュービクルの役割や更新工事を検討する際のポイントについてご紹介します。

キュービクルとは？

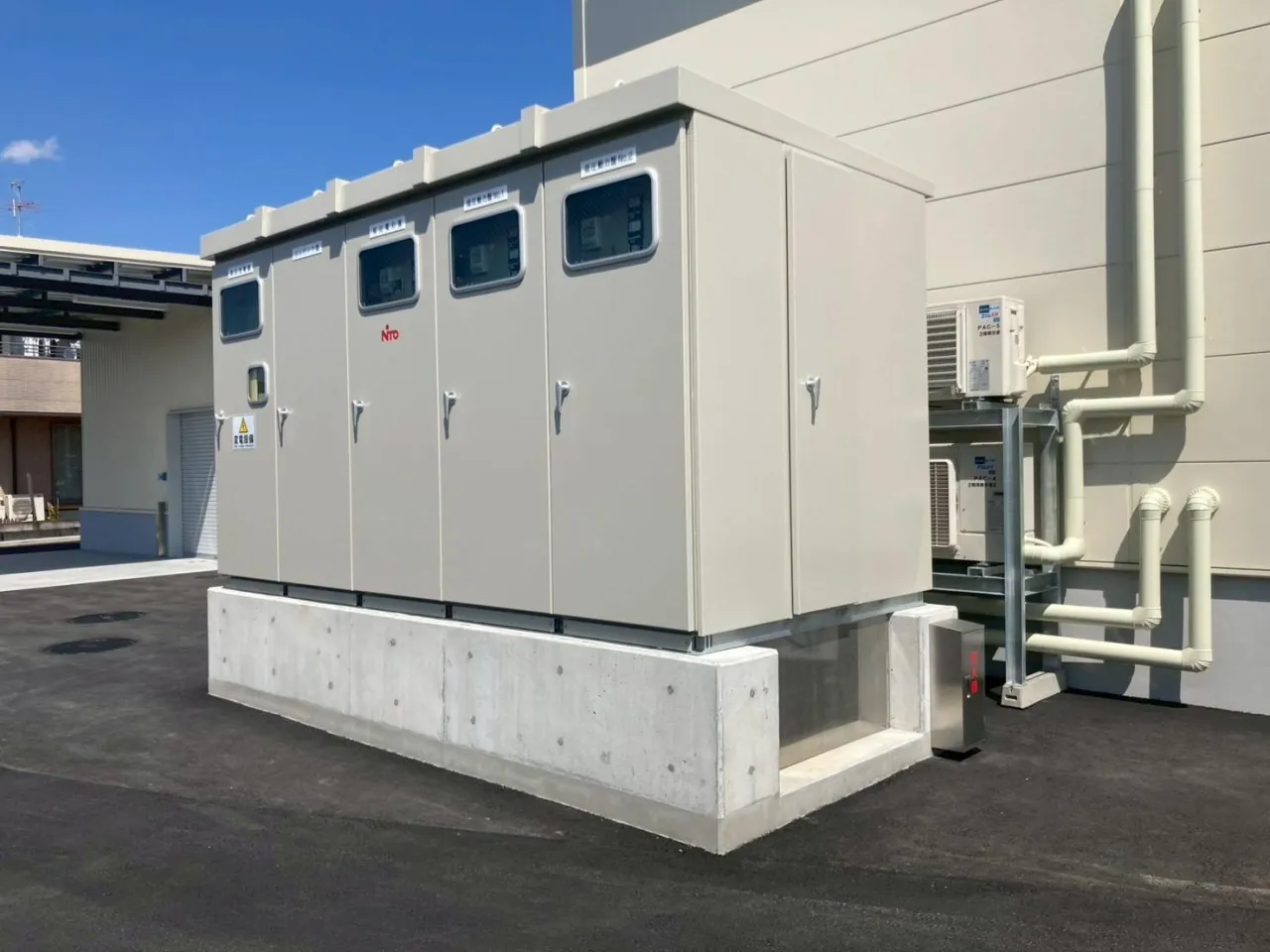

キュービクルとは、変圧器や遮断器、計器類などの電気設備を金属製の箱に収納した高圧受電設備のことです。

一般的に、電力会社から供給される高圧の電気を受電し、変圧器によって施設内の電気機器で使用できる電圧に変換します。

工場や大型店舗、オフィスビル、病院など、電力需要の大きい施設で広く使用されています。

キュービクルは、施設全体へ電気を供給するための重要な設備であり、故障すると建物内の電力供給に大きな影響を及ぼす可能性があります。

キュービクルを構成する主な機器

キュービクルには、電気を安全に受電・変換・供給するためのさまざまな機器が組み込まれています。

変圧器

高圧で受電した電気を、施設内の照明やコンセント、機械設備などで使用する電圧に変換する機器です。

遮断器

電気回路に異常が発生した際などに、回路を遮断するための機器です。設備や配線を保護する重要な役割を担います。

保護継電器

電流や電圧などの異常を検出し、必要に応じて遮断器を動作させるための機器です。

このほか、計器用変成器や計測機器なども設置され、設備の状態把握や保護に使用されます。構成は施設の規模や設備仕様によって異なります。

キュービクルの更新工事が必要になる理由

キュービクルは長期間使用する設備ですが、内部の機器や部品は経年によって劣化することがあります。

例えば、変圧器や遮断器などの機器が劣化すると、故障や電力供給の停止につながる可能性があります。

また、施設の増築や機械設備の増設によって電力需要が増えた場合、既存設備の容量では対応できなくなることもあります。

そのため、設備の使用年数だけでなく、点検結果や機器の状態、施設の電力需要などを踏まえて、更新や改修を検討することが重要です。

キュービクルの更新工事で確認したいポイント

キュービクルの更新工事では、既存設備の状態や設置環境を事前に確認し、適切な工事計画を立てる必要があります。

主な確認事項は次のとおりです。

• ・既存設備の仕様や容量

• ・変圧器や遮断器などの機器の状態

• ・設置スペースや搬入経路

• ・停電を伴う作業の日時と影響範囲

• ・更新後の電力需要や将来的な設備増設の予定

特に、キュービクルの更新工事では、作業に伴って停電が必要となる場合があります。工場や店舗などでは、業務への影響を考慮し、関係者との事前調整を行うことが大切です。

また、高圧受電設備の工事は専門的な知識と技術が必要となるため、設備の仕様や現場の条件に応じて適切に計画することが重要です。

キュービクルの点検・更新は計画的に

キュービクルを安全に使用し続けるためには、定められた保安管理や点検を適切に実施し、異常や劣化の兆候を早期に把握することが大切です。

設備の不具合が発生してから対応するのではなく、点検結果や機器の状態を踏まえて計画的に更新を検討することで、突然の設備停止による影響を抑えやすくなります。

キュービクルの新設・更新・改修をご検討の際は、施設の電力需要や運用状況に合わせて、適切な設備計画を立てましょう。

高圧受電設備に関するご相談は当社へ

キュービクルは、工場やビルなどの電力供給を支える重要な設備です。安定した電力供給を維持するためには、適切な点検と計画的な設備更新が欠かせません。

当社では、お客様の設備状況やご要望に応じて、電気設備に関する工事をご提案しております。

キュービクルの更新や高圧受電設備の改修などをご検討の際は、お気軽にお問い合わせください。
